Principales Aspectos Constructivos de un Transformador Eléctrico.

Construcción de un transformador

QUÉ ES UN TRANSFORMADOR.

Es un componente eléctrico diseñado para cambiar el nivel del voltaje y de la corriente, de acuerdo a las necesidades específicas del caso. Formado por dos bobinas enrolladas alrededor de un núcleo o centro común. El núcleo está formado por una cantidad predeterminada de chapas o láminas hechas de una aleación de Hierro y Silicio. Esta aleación reduce las pérdidas por histéresis magnética (capacidad de mantener una señal magnética después de ser retirado un campo magnético) y aumenta la resistividad del Hierro.

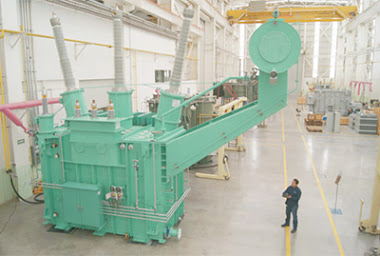

USO Y APLICACIÓN DE LOS TRANSFORMADORES.

La corriente eléctrica generada en las plantas de energía, debe ser transportada hasta los hogares y empresas. Para ello es necesario utilizar voltajes muy altos que superan los 25.000 voltios. Por tal razón se usan transformadores cada tanto, para convertir los altos voltajes, en 115 voltios o 220 voltios, dependiendo del país. Los aparatos electrónicos de hogares e industrias utilizan para su funcionamiento niveles de voltaje diferentes al que entrega la red pública. Para que estos aparatos funcionen requieren un transformador.

Se pretende de modo sencillo, enseñar a construir transformadores de manera casera. Pues el mercado en algunos países hace costosa o difícil su adquisición.

MATERIALES.

Alambre magneto de doble capa.

El alambre de cobre multiusos está recubierto con una base en resina poliéster Imida y sobrecapa  poliamidemida conocida popularmente como Barniz Dieléctrico.
Existen dos tipos de recubrimiento HS (Capa sencilla) y HD (Capa doble). Los alambres magneto pueden ser redondos, cuadrados o rectangulares.
Características básicas: 200 grados centígrados de resistencia térmica, resistencia a las sobrecargas, maleabilidad ideal para embobinar, resistencia a la abrasión, rigidez dieléctrica en presencia de humedad, resiste el choque térmico, el flujo termoplástico y los solventes.

Este alambre es usado en la fabricación de generadores, alternadores, bobinas, motores eléctricos, balastos, lámparas de mercurio, transformadores de potencia, etc.
Para conseguir fácilmente el alambre, se puede recurrir a los depósitos de chatarra o segundas, donde se consigue reciclado. El alambre no debe estar ni pelado, ni quemado, ni partido, o a punto de partirse.

Chapas de hierro silicio (nucleo).



Las chapas o láminas de hierro silicio o hierro dulce, vienen con formas de letras (I) y (E) que intercaladas, forman el núcleo del transformador. Estas vienen en grano orientado (de más gauss) o grano no orientado (chapa común). Este material es ideal para evitar las pérdidas por Histéresis magnética y tienen la capacidad de imanarse y desimanarse rápida y fácilmente.

Conseguir estas chapas nuevas es costoso, pues sus fabricantes venden al por mayor. Por esta razón invitamos a todos los interesados a visitar los depósitos o cacharrerías, para que reciclen las chapas de transformadores usados, si el reciclador no lo hace, usted deberá interesarlo en el tema, ofreciéndole comprar las chapas y el alambre a un mejor precio que si el reciclador las vendiera por peso o chatarra.

Las chapas y las formaletas tienen una relación directa, existe cada chapa, para cada formaleta. A continuación presentamos una tabla con las especificaciones de las chapas más comunes del mercado.

Medidas en milímetros de las chapas para el núcleo del transformador

A	B	C	D	E	Peso por Cm-g
48	32	16	8	-	120
60	40	20	10	-	190
66	44	22	11	-	225
75	50	25	12.5	6.0	300
84	56	28	14	7.0	365
96	64	32	16	8.0	480
114	76	38	19	8.0	675
132	88	44	22	8.0	900
150	100	50	25	9.5	1170
180	120	60	30	9.5	1680
210	140	70	35	11.0	2300
240	160	80	40	11.0	3000
300	200	100	50	11.0	4700

Papel Parafinado.

Cuando construimos un transformador, la energía se transmite del devanado primario al secundario, a pesar de que estos, no se tocan, pues si se llegaran a tocar, habría corto circuito.El papel parafinado de calibre grueso, se usa para aislar los devanados o rollos de alambre entre sí. Este papel, como su nombre lo dice, tiene un baño de parafina, que lo hace flexible y dúctil. Además lo aísla de la humedad y le da una resistencia al calor, evitando que se cristalice. En caso de no conseguir el papel parafinado, se puede usar papel pergamino o mantequilla grueso, aunque su durabilidad no es la misma.

Formaletas.

La Formaleta es un carrete cuadrado que se usa como soporte para enrollar el alambre y evitar que se disperse, ayudando al buen encajamiento del alambre. Al momento de fabricar un transformador se debe tener en cuenta que la formaleta y las chapas están directamente ligadas, ya que el ancho del centro de las chapas, determina el ancho de la formaleta, y la cantidad de chapas, determinan el largo de la formaleta.

Por esta razón es importante, al momento de calcular el área del núcleo del transformador, buscar o construir una formaleta que nos aproxime a esta área y coincida con las chapas que tengamos a la mano. Las Formaletas se consiguen en plástico, cartón y fibra de vidrio (para los transformadores de gran tamaño).

¿Como calcular el área del núcleo de un transformador?

 El cambio de voltaje o corriente, entregado por el transformador es inverso. Cuando el transformador aumenta el voltaje, la corriente baja; y cuando el voltaje baja, la corriente sube. Esto nos lleva a una ley: la energía que entrega un transformador, no puede ser superior a la energía que entra en él. Aunque el devanado primario y el secundario están aislados por cartón, papel parafinado o plástico, el campo magnético que existe entre los dos devanados, transmite la potencia del primario al secundario. Existe una relación entre las vueltas del devanado primario y el devanado secundario. Esta relación, determina el voltaje de salida del transformador y son iguales, la relacion entre las vueltas de los devanados y los voltajes de entrada y salida.

Cuando el devanado primario es igual al devanado secundario, el voltaje y la corriente de entrada, son iguales al voltaje y corriente de salida.  Estos transformadores sólo sirven para hacer un aislamiento galvánico, es decir que podemos tocar la corriente de salida sin ser electrocutados. Al cambiar las vueltas de alambre del devanado secundario, cambia el voltaje de salida del transformador. Ejemplo: si por cada vuelta del devanado primario, damos tres vueltas en el secundario; tendríamos, en el caso de aplicar una tensión de 10 voltios en la entrada, en la salida serían 30 voltios. Y Cuando enrollamos una vuelta de alambre en el secundario por cada tres vueltas del primario; en el caso de aplicar una tensión a la entrada de 30 voltios, tendríamos a la salida 10 voltios.

A continuación veremos un método práctico que permite conocer las características del transformador para su amplificador. En realidad existen muchas formas de evaluar y calcular un transformador, pero de todas ellas la que propondremos, conduce de forma fácil y con exactitud al modelo del transformador que necesitamos.

El punto de partida es determinar la potencia por cada canal del amplificador, si es estereofónico, por cada uno de los dos canales. Cada canal aportará la mitad de la potencia del amplificador.

Veremos un ejemplo tienendo un amplificador estereo de 100 vatios, esto significa que cada canal es de 50 vatios, o sea la potencia por canal es 50 vatios. Se van a utilizar parlantes de 8 ohmios, es decir la impedancia del parlante RL, es de 8 ohmios, determinados por el fabricante del circuito integrado de salida.

Es decir,  la tensión real (RMS) del transformador para este amplificador, es igual al voltaje continuo que consume el amplificador, dividido entre raíz cuadrada de 2, (1.4141). Ahora bien, por prudencia es aconsejable incrementar el valor obtenido en unos dos o voltios.

Por ejemplo, su amplificador se alimenta con 34 voltios DC, entonces la tensión RMS del transformador se calculara así:

V RMS = 34/ √2

Lo quel es igual a:

V RMS = 24 voltios

A estos  24 voltios es aconsejable sumarle unos 2 voltios, como ya se dijo, dando como resultado:

V RMS = 26 voltios

La potencia del transformador define la dimensión del núcleo. La potencia no es otra cosa que el producto de la multiplicación entre el voltaje y el amperaje del transformador. Así:

PT = V RMS x I RMS

Por ejemplo en el caso anterior calculamos un voltaje de 24 voltios (RMS) y una corriente de 5 Amperios, entonces la   potencia será:

PT    = 24     X    5 =  120 vatios

La razón de aumentar dos voltios, es proveer un margen de pérdida en los diodos y en la resistencia del transformador. Para que su transformador responda adecuadamente debe construirse con alambre de cobre del calibre apropiado para el amperaje que va a inducir.

¿Como hallar el calibre del alambre del devanado secundario?

Para saber el calibre adecuado del alambre del devanado secundario, se debe averiguar los amperios de consumo del amplificador y luego consultar la Tabla AWG. En este caso el amplificador consume 5 amperios que obtuvimos de dividir la potencia en watts del amplificador o del transformador, entre el voltaje de salida (devanado secundario). Si miramos la tabla AWG, vemos que el alambre calibre 16, soporta 5.2 amperios, aunque en la practica, se puede usar un calibre mas delgado, por ejemplo un 17, (No baje mas de un punto el calibre, ya que podría recalentarse el transformador o no entregar la potencia requerida). Vale recordar que si no sabemos los amperios de consumo, basta con dividir la potencia entre los voltios de salida del transformador.

libre	Mils circulares	Diámetro mm	Amperaje
7	20,818	3.67	44.2
8	16,509	3.26	33.3
9	13,090	2.91	26.5
10	10,383	2.59	21.2
11	8,234	2.30	16.6
12	6,530	2.05	13.5
13	5,178	1.83	10.5
14	4,107	1.63	8.3
15	3,257	1.45	6.6
16	2,583	1.29	5.2
17	2,048	1.15	4.1
18	1.624	1.02	3.2
19	1.288	0.91	2.6
20	1,022	0.81	2.0
21	810.1	0.72	1.6
22	642.4	0.65	1.2
23	0.509	0.57	1.0
24	0.404	0.51	0.8
25	0.320	0.45	0.6
26	0.254	0.40	0.5
27	0.202	0.36	0.4
28	0.160	0.32	0.3
29	0.126	0.28	0.29
30	0.100	0.25	0.22

¿Como hallar el calibre del alambre del devanado primario?

Para hallar el calibre del alambre del devanado primario, primer hayamos el amperaje. Esto se consigue de dividir los vatios del amplificador, entre el voltaje del toma corriente o del devanado primario.
En este caso tenemos un suministro de 115 voltios en la red pública.

Amperios = Watts RMS/ Voltios de entrada

Lo quel es igual a:

Amperios = 120W / 115V = 1.04 Amp

120 watts dividido 115 voltios, igual a: 1.04 amperios. Si observamos en nuestra tabla AWG, el calibre mas cercano es el 23.

Así pues el área del núcleo del transformador

Ahora la sección del núcleo se relaciona con la potencia total de la siguiente forma:

Sección del núcleo  = √ PT

La sección del núcleo es igual a la raíz cuadrada de la potencia total del transformador.

Por ejemplo, como vimos anteriormente, obtuvimos 120 vatios de potencia, para el transformador, entonces la sección del núcleo es:

Sección del núcleo = √ 120  =  10.95 cms cuadrados

Esto quiere decir que nos servirá un núcleo de 3.3 cms de ancho,  por 3.3 cms de largo,  lo que equivale a una área del núcleo de 10.95  centímetros cuadrados, aunque no necesariamente tiene que ser cuadrado. Las láminas o chapas que mas se aproximan, tienen 3.2 cms de largo en su centro, tendriamos que colocar la cantidad de chapas que nos den unos 3.6 cms de ancho para lograr esa área. La formaleta comercial para este caso es de 3.2 cm por 4 cm.

Calculo del número de espiras del alambre de cobre

Existe una constante que es el número 42, no vamos a entrar en detalles acerca del origen de este numero, puesto que la idea no es ahondar en matemáticas. Para calcular el número de espiras o vueltas de alambre de cobre, en nuestro ejemplo, se divide 42 entre los 10.95 centímetros, que son el área del núcleo.

# de espiras = 42 / 10.95 Cm2

42 dividido 10.95 = 3.8 espiras o vueltas de alambre por voltio.

Esto quiere decir, que para el devanado primario son 115 voltios del toma corriente, por 3.8 igual a: 437 espiras o vueltas de alambre de cobre. Si en su pais el voltaje de la red pública es de 220V, se multiplica, 220 voltios por 3.8 = 836 vueltas en el devanado primario.

Para hallar el número de espiras del devanado secundario, se toman los 24 voltios del transformador. Cifra que se multiplica por 3.8 obteniendo 91 espiras o vueltas de alambre.

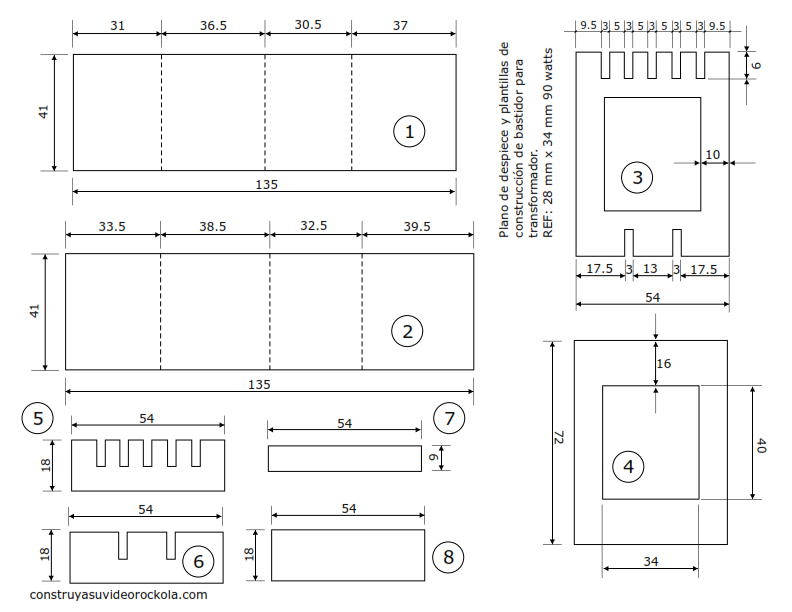

Ya habiendo echo el calculo del transformador volvemos al tema de las formaletas,  Las formaletas se consiguen en los almacenes de materiales para bobinados, aunque a veces son difíciles de conseguir. Por esta razón aca mostramos algunos diseños de tipos de formaletas.

La manera metodológica para armar la formaleta: Lo primero es hacer un tubo cuadrado con el rectángulo más pequeño, para formar el espacio que contendrá las chapas. Al pegar la segunda capa sobre la primera, hágalo en sentido contrario, haciendo que queden en esquinas opuestas el punto de unión de cada capa, donde la primera, es abrazada por la segunda capa, para dar fuerza y agarre a las dos piezas. Use pegante para madera y aplique abundantemente. A continuación pegue las piezas dobles que irán arriba y abajo, dando la forma de carrete. Luego pegue las otras piezas de refuerzo.

Refuerzo con cinta de enmascarar.

Es necesario reforzar la formaleta con cinta de enmascarar, ya que la presión que va a recibir al momento de enrollar el alambre, es bastante fuerte. Trate de darle gran firmeza a la formaleta. A continuación pinte la formaleta con Barniz Dieléctrico.

Recubrimiento con barniz dieléctrico de la formaleta.

Para darle una mejor consistencia, dureza y resistencia al calor y la humedad, es importante aplicar Barniz Dieléctrico a la formaleta de cartón. Se puede aplicar con un pincel y si usted tiene grandes cantidades de barniz, puede sumergir la formaleta y logrará un muy buen resultado.

Observe la formaleta terminada con su baño de barniz. Si no consigue el barniz dieléctrico, use barniz para madera, resina o pintura de poliuretano. Se trata de darle consistencia, fuerza y dureza a la formaleta, use la pintura que tenga a su alcance.

Preparando el alambre magneto.

Los transformadores traen cables normales recubiertos de caucho a la entrada y salida de corriente, y no se ve el alambre de cobre desde el exterior, ya que en su interior hay uniones entre el alambre y los cables de salida. Recordemos que el alambre magneto trae un recubrimiento de barniz dieléctrico que lo aísla de la electricidad y de la humedad. Por esta razón es necesario pelar unos cinco milímetros de la punta entes de comenzar a enbobinar el devanado primario y de esta manera soldarle un trozo de cable, que servirá como conexión con el exterior.

Utilice lija o una cuchilla para retirar el barniz y descubrir el cobre.

Soldando el cable con el alambre de cobre.

Estañe el alambre magneto y el cable encauchetado y luego suéldelos con el cautín. Cerciórese de que la soldadura sea fuerte, halándolos con fuerza. Si esto queda mal, puede soltarse al terminar el transformador y tendrá que desarmarlo para volver a unir los cables. El cable encauchetado al ser más dúctil que el magneto, nos permite manipular el transformador sin riesgo de que se parta o se fisure. Si usted saca las conexiones directamente en el alambre magneto, corre el riesgo de que se quiebre a la salida del transformador y tendría que desarmar, soldar y volver a cerrar el transformador.

Aislamiento con Termoencogible.

Es muy importante aislar la soldadura del cable con el alambre, ya que de no ser así, puede presentar daños por corto circuito mas adelante. Utilice Espagueti Termoencogible o tubo Termorretráctilde 3 milímetros, que no es más que un aislante de forma tubular, que se encoje con el calor, aislando y tomando la forma de lo que cubre.

Asegurando el alambre de cobre.

Ahora; antes de comenzar a enrollar el alambre, debemos asegurarlo, tendiendo en cuenta de dejar dentro de la formaleta, al menos un centímetro del cable que va al exterior del transformador, para que al enrollar el cable, éste, nos ayude a asegurarlo. Observe como el cable sale por una de las ranuras de la formaleta. Utilice cinta de enmascarar para esta operación. Es muy importante que el alambre magneto no salga, no asome a la parte externa, el cable encauchetado debe ingresar a la formaleta, debe ser bien soldado y bien aislado, para garantizar un buen inicio en su bobinado.

Nota: La diferencia entre cable y alambre, es que el cable es un alambre o varios filamentos de alambre de cobre, cubiertos con plástico o plástico encauchetado, que es más dúctil. El alambre en este caso alambre magneto, viene solo cubierto de Barniz Dieléctrico.

Enrollando el alambre.

 Enrolle el alambre para el devanado primario, de abajo hacia arriba, de izquierda a derecha, apretando muy bien y teniendo cuidado de no montar una vuelta sobre otra y de no dejar espacios entre las vueltas de alambre. Esto se hace de manera ordenada y pulcra, para que quepan todas las vueltas necesarias. Cuando se hace un enrollamiento desordenado, el alambre ocupa más espacio y al momento de colocar las chapas no entran, por tanto se verá obligado a golpear el alambre con un martillo, interponiendo un tronco plano de madera, para no correr el riesgo de pelarlo, estropeando el barniz aislante del alambre, causando cortos circuitos.

Observe la uniformidad del bobinado, que a pesar de ser hecho a mano, se ve como hecho a máquina. Al bobinar las siguientes capas, tenga cuidado de mantener la buena técnica de enrollado. Puesto que son muchas vueltas y se puede perder la cuenta, le recomendamos que cada 50 o 100 vueltas, pegue un trozo de cinta con el número de vueltas dadas y así, llegado el caso, de perder la cuenta de las vueltas, sólo deberá devolverse hasta la última cinta con al número de vueltas anotado.

Devanado primario terminado.

Hemos terminado el devanado primario. Para este caso, que es un transformador para una entrada de 115 voltios en la red pública, se dieron 318 vueltas de alambre calibre 21. Si en su país, la red pública es de 220 voltios deberá enrollar 607 vueltas de alambre calibre 24 en el devanado primario.
Nota: Estas vueltas de alambre sólo sirven para este caso; en el que estamos usando una formaleta para núcleo de 3.8 centímetros por 4 centímetros. Para otros transformadores, se deberán hacer los respectivos cálculos para las vueltas y el calibre del alambre que se requieran. Para terminar, retire de la punta del alambre el barniz dieléctrico y suelde un cable, recubriéndolo con tubo termoencogible y engánchelo en la otra ranura de salida de la formaleta.

Aislando el devanado primario con papel parafinado.

El devanado primario y el secundario están aislados entre sí, por papel parafinado o cartón. El campo magnético que se genera entre los dos devanados, transfiere la corriente del primario, al secundario, debido al efecto producido por el acoplamiento inductivo del flujo, es decir, debido a la inductancia mutua. Si por alguna razón no están aislados los dos devanados, el transformador entrará en corto y no funcionará. En la foto se aprecia la colocación del papel parafinado, el cual se ajusta con cinta de enmascarar y luego se recubre con más cinta. Cerciórese de que no existan espacios por los que se puedan tocar el devanado primario con el secundario.

Devanado primario terminado y aislado.

Observe como fue cubierto el papel parafinado con abundante cinta de enmascarar, dejando una pestaña tanto arriba como abajo para evitar que el alambre del devanado secundario entre en contacto con el devanado primario. De estos detalles depende la calidad de su transformador para que no tenga pérdidas, ni corrientes de foucault.

Asegurando el devanado secundario.

 Para enbobinar el devanado secundario, el procedimiento es similar al del primario, sólo que se comienza por el otro lado de la formaleta para que no queden todos los cables del mismo lado y así no confundirlos a la hora de conectarlo. En esta caso usaremos un alambre calibre 16, ya que necesitamos que el transformador nos entregue buena corriente (amperios).
Lo primero es añadir un pedazo de cable encauchetado; preferiblemente de un color diferente al usado en al devanado primario, soldándolo al alambre. Recuerde pelar bien la punta del alambre de cobre para retirar el barniz dieléctrico antes de soldar. Aísle la unión con espagueti termoencogible.

Sacando al TAP central o punto centro del transformador.

 Ya que el transformador que hemos construido, entrega un voltaje de 88 voltios con TAP central, repartidos en 44 voltios y 44 voltios, en el devanado secundario, es necesario, al momento de enbobinar, detenerse a la mitad de las vueltas para soldar un cable de salida que hará las veces de punto centro o TAP central.
Recordemos que para el núcleo que estamos usando de 3.8 centímetros por 4 centímetros, el número de vueltas por voltio es de 2.7. Esto quiere decir que 88 x 2.7 = 237.6 vueltas que redondeamos en 238 vueltas, divididas por dos, nos define 119 vueltas, para conectar al punto centro. Al momento de soldar el TAPcentral o punto centro, recuerde lijar sólo un fragmento del alambre, para que haya adherencia de la soldadura. Aísle bien la soldadura con cinta de enmascarar y continúe con las otras 119 vueltas.

Nota: El método anteriormente enunciado para construir un transformador con TAP central, es casero. Si usted quiere hacer un transformador con TAP central, de manera industrial, deberá calcular las vueltas de alambre del devanado secundario, tomando la mitad (44V), del voltaje total que hay de extremo a extremo (88V) y enrollar, no un devanado de alambre, si no dos del mismo calibre y a la par.  La punta de adentro de un devanado secundario, deberá unirse con la punta de afuera del otro devanado secundario, formando el TAP central. Próximamente ampliaremos este tema.

Terminado el devanado secundario.



Después de dar las 119 vueltas restantes, proceda a soldar un cable en la punta final, de la misma manera que las veces anteriores, pelando el alambre, soldando y aislando con Termoencogible. En este momento tenemos el devanado secundario con TAP central. Volvemos a cubrir con Papel Parafinado y cinta de enmascarar, ya que haremos otro devanado secundario, esta vez, de 12 voltios, a unos 300 miliamperios, que utilizaremos para alimentar un preamplificador, que complementará el amplificador y así ahorraremos colocar otro transformador. Cubra bien el devanado secundario, cerciorándose de que no queden puntos descubiertos.

Alistando el devanado adicional.

 Como en los devanados anteriores, es necesario añadir un cable de otro color para la salida al exterior, soldado al alambre de cobre y ajustar con cinta de enmascarar para poder enrollar el devanado adicional. En este caso usaremos alambre calibre 23, ya que no necesitamos un calibre grueso para este bobinado.

Bobinando el devanado adicional.



 Enrolle el alambre de abajo hacia arriba para ajustar la punta del comienzo con las vueltas de alambre y terminar arriba para comodidad a la hora de sacar el otro cable encauchetado. Para este transformador sólo son necesarias 33 vueltas, que son el resultado de multiplicar 12 voltios por 2.7 vueltas por voltio. No olvide que para hallar el número de vueltas de alambre, basta con dividir la constante (42), entre el área del núcleo.

Devanado adicional terminado.

 Al terminar de enrollar las vueltas de alambre para el devanado adicional, remate soldando un cable encauchetado al alambre. Vale la pena enfatizar en lo importante de lijar la punta del alambre, para poder soldar el cable y aislarlo con termoencogible.

Cubriendo el alambre con cartulina.



 Para proteger el alambre y dar un buen acabado, se cubre el bobinado con una tira de cartulina recubierta con papel adhesivo, que puede ser papel Contact.

Colocando las chapas de hierro-Silicio.

Ahora viene el proceso de colocar las chapas o láminas de hierro-silicio. Tomamos las chapas con forma de (E) y las vamos introduciendo dentro de la formaleta, intercalándolas una por un lado y la otra por el otro, como se aprecia en la fotografía. Tenga cuidado de no trabarlas, no meter dos pegadas. Nuestras chapas son recicladas, por tal motivo debemos tener cuidado y mirar detenidamente que las chapas no estén pegadas, oxidadas, torcidas o que sean de otros tamaños. En caso de estar oxidadas las chapas, debe lijarlas con lija número 380, hasta retirar totalmente el óxido, para después aplicarles barniz dieléctrico. De no retirar el óxido, las chapas afectadas se convertirán por contacto en una sola chapa, generando una corriente de foucault, causando una pérdida de potencia en el transformador.

Máximo de chapas.



 Los electrones del devanado primario, excitan los electrones del devanado secundario, produciendo una vibración, que es transmitida a las chapas. Si el transformador no cuenta con la cantidad de chapas necesarias para ajustarlo, éstas, al estar sueltas  vibrarán alcanzando altas temperaturas por la fricción generada entre ellas.

La cantidad total de chapas o láminas que requiere un transformador, se define por saturación, pues se introducirán tantas, hasta que no haya espacio para introducir una más. Para garantizar el ajuste total entre chapa y chapa, es usual que se haga golpeándolas a martillo.

Las últimas chapas al entrar forzadas en la formaleta pueden causar daños; como atravesar la formaleta haciendo contacto con el alambre de cobre, generando un corto. Por esto es importante que las últimas chapas estén en óptimas condiciones.

Completar montaje de chapas.

Ahora colocaremos el complemento de las chapas (E), que son las chapas con forma de (I), estas van intercaladas en los vacíos entre los lomos de las (E). Esta face es relativamente sencilla, pues los vacíos están allí y sólo deben ser llenados. El estado de las chapas en forma de (I) debe ser óptimo. No tener dobleces, no estar oxidadas, no colocar más de una en cada espacio y no olvide que todas deben ser del mismo tamaño.

Ajuste final de las chapas.

Después de haber instalado todas las chapas, procederemos a ajustarlas perfectamente entre sí. Para ello, usamos un martillo y una base dura plana, colocamos el transformador sobre la base dura plana y con el martillo vamos rectificando la ubicación de las chapas hasta que todas las caras se vean perfectamente planas.

Atornillado de las chapas.

 Todas estas normas técnicas de ajuste de las chapas, sólo pretenden evitar que su transformador se recaliente hasta que se derrita el barniz dieléctrico y el alambre entre en corto. Para evitar esto cogemos la totalidad de las chapas y en sus 4 esquinas atravesaremos 4 tornillos pasantes de buena calidad, con tuerca, que apretaremos muy fuerte, hasta conseguir una sólida pieza.

Circuito Serie para prueba del transformador.



Este sistema eléctrico permite probar circuitos o aparatos, sin el riesgo de quemarlos. Si el aparato está en corto circuito, el bombillo prende. Si el circuito no está en corto o está abierto, el bombillo no prende.

En el caso del transformador, deberá colocar los dos caimanes delCircuito Serie en las dos puntas de entrada de corriente del devanado primario. Si el transformador tiene las chapas y el alambre suficientes, el Circuito Serie no deberá prender, pues el consumo de corriente es mínimo y no es suficiente para prender el bombillo. Si el bombillo prende levemente, indica que pueden faltar chapas o alambre en el devanado primario. Si el bombillo prende plenamente, indica que el transformador está en corto circuito. En este caso el bombillo consume la corriente, evitando que el transformador se queme.
Para comprobar que los devanados no están abiertos o interrumpidos, junte con un rose las puntas del devanado secundario y el bombillo deberá prender. Haga lo mismo con las otras puntas del devanado secundario y entre las dos puntas del devanado adicional. Si los devanados están correctos, el bombillo en todos los casos deberá prender.

Mediciones.

Ya que sabemos que el transformador no está en corto, podemos conectarlo directamente al toma corriente de la pared, así mediremos los voltajes de salida de la siguiente manera:

Con  el multímetro en la escala de voltaje AC, coloque una punta del multímetro en el TAP central y la otra en el extremo izquierdo del devanado secundario. Deberá marcar el voltaje deseado, en este caso, 44 voltios AC.

Con  el multímetro en la escala de voltaje AC, coloque una punta del multímetro en el TAP central y la otra en el extremo derecho del devanado secundario. Deberá marcar el voltaje deseado, en este caso, 44 voltios AC. Colocando las puntas del multímetro entre los dos extremos del devanado secundario, deberá marcar el doble del voltaje medido entre el TAP y cada extremo, en este caso, 88 voltios AC.

Con  el multímetro en la escala de voltaje AC, coloque cada punta del multímetro entre los cables de salida del devanado adicional, deberá marcar el voltaje deseado. En este caso entre 12 y 13voltios AC.


Si el resultado de las mediciones hechas no se ajustan, a las medidas deseadas, indica que hubo un error al  contar las vueltas en alguno de los devanados.

Acabados.



Teniendo nuestro transformador listo revisamos el ajuste de los tornillos, no olvide colocar los 4 piedeamigos o escuadras metálicas, que serán muy útiles al momento de instalarlo. Por estética recomendamos pintar las chapas con una pintura a base de aceite. Así obtendremos un transformador óptimo y de buena apariencia.

Evite esto.

 Es mejor hacer, que comprar hecho. Los mercados locales ofrecen un sin número de transformadores, algunos a bajo costo. Tenga cuidado, generalmente los productores locales quieren bajar costos, aún en detrimento del producto, ellos no usan el alambre del calibre requerido, disminuyen las vueltas de alambre, no usan la cantidad de chapas requeridas para el núcleo, no ajustan perfectamente las partes del transformador. Todo ello, para ahorrar costos y tiempo.
Para evitar esto, lo mejor es que usted haga su propio transformador, asegurando la calidad del producto, a la vez que hace un gran ahorro.
En la foto se aprecia un prototipo de mala calidad que no cumplía con las especificaciones técnicas requeridas, dando como resultado la destrucción del mismo. Que no le suceda.
